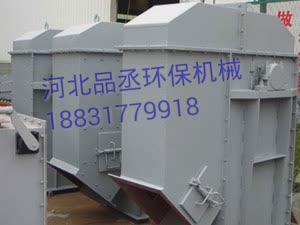

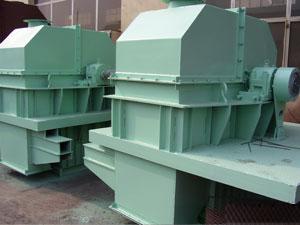

TH、HL型斗式提升机适用范围及特点：
TH斗式提升机,HL型斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等，输送高度可达40m，其特点为结构简单、运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮， 换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250 ℃。
TH型按JB3926-85《垂直斗式提升机》标准设计制造，应优先运用，除连接尺寸外，HL斗式提升机的链条、链轮、张紧装置与TH型相同。
TH、HL型斗式提升机技术参数：
| 型号 | HL300 | HL400 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | ||||||||||
| 料斗型式 | Q | S | Q | S | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | ||
| 输送量(m3/h) | 24 | 28 | 45 | 47 | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 | ||
| 斗宽(mm) | 300 | 400 | 315 | 400 | 500 | 630 | 800 | 1000 | ||||||||||
| 斗容(l) | 4.4 | 5.2 | 10 | 10.5 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 | ||
| 斗距(mm) | 500 | 600 | 500 | 600 | 688 | 688 | 920 | 920 | ||||||||||
| 链条规格 | φ18×50 | φ18×50 | φ18×50 | φ18×50 | φ22×86 | φ22×86 | φ26×92 | φ26×92 | ||||||||||
| 链轮节轻(mm) | 630 | 630 | 630 | 710 | 800 | 900 | 1000 | 1250 | ||||||||||
| 斗速(m/s) | 1.4 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | ||||||||||
| 物料大块(mm) | 40 | 50 | 45 | 55 | 65 | 75 | 85 | 100 | ||||||||||
注：
1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2、TH型斗提机料斗用途：zh-中深斗：输送湿粘性物料，如糖、湿细沙等。sh-深斗：输送量的粉状至小块状物料，如水泥、砂、煤等。
3、HL型斗提机料斗的用途：Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。
4、张紧力计算：G=40+0.232Q*H 式中：Q输送量(t/h) H-提升高度(mm) G-张紧力(kg)
